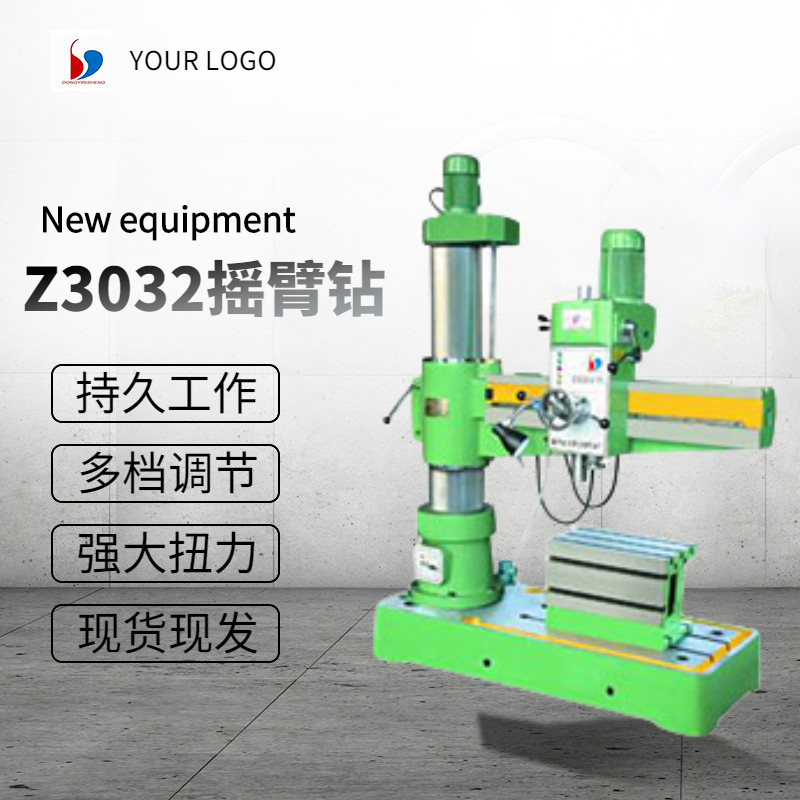

Z3032搖臂鉆床鉆孔直徑32mm，是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類，搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型件的孔加工，是一般機械加工車間常見的機床。
概述:
搖臂鉆床,也可以稱為橫臂鉆。主軸箱可在搖臂上左右移動，并隨搖臂繞立柱回轉±180°的鉆床。搖臂還可沿外柱上下升降，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。搖臂鉆床廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。搖臂鉆床加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。搖臂鉆床的主要變型有滑座式和萬向式兩種。滑座式搖臂鉆床是將基型搖臂鉆床的底座改成滑座而成，滑座可沿床身導軌移動，以擴大加工范圍，適用于鍋爐、橋梁、機車車輛和造船，機械行業，等行業。
主要結構:
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成?！?nèi)立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿搖臂移動。
運動形式:
當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
（1）搖臂鉆床的主運動為主軸的旋轉運動
（2）進給運動為主軸的縱向進給
（3）輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿搖臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
| 搖臂鉆床參數項目 | Z3032×9/10 |
| 鉆孔最大直徑mm | 鑄鐵32/鋼件25 |
| 主軸端面至工作臺距離mm | 220-980 |
| 主軸中心至立柱母線距離mm | 260-900/1000 |
| 主軸行程mm | 120 |
| 主軸錐孔（莫氏） | 4 |
| 主軸轉速范圍r.p.m | 108、162、262、398、665、1000 |
| 主軸轉速級數 | 6 |
| 搖臂回轉角度 ° | 360 |
| 主電機功率 kw | 2.2 |
| 升降電機功率 kw | 0.75 |
| 機床重量kg | 1000/1200 |
| 外形尺寸mm | 1235×600×1780 |
